Structures à câbles : une même famille, plusieurs approches
Dans le domaine des ouvrages d'art, certaines structures impressionnent autant par leur élégance que par leur performance. Les ponts haubanés, suspendus et à dalle extradossée appartiennent à une même famille : celle des structures à câbles. Mais derrière cette parenté apparente se cachent des différences majeures, tant sur le plan structurel que fonctionnel.

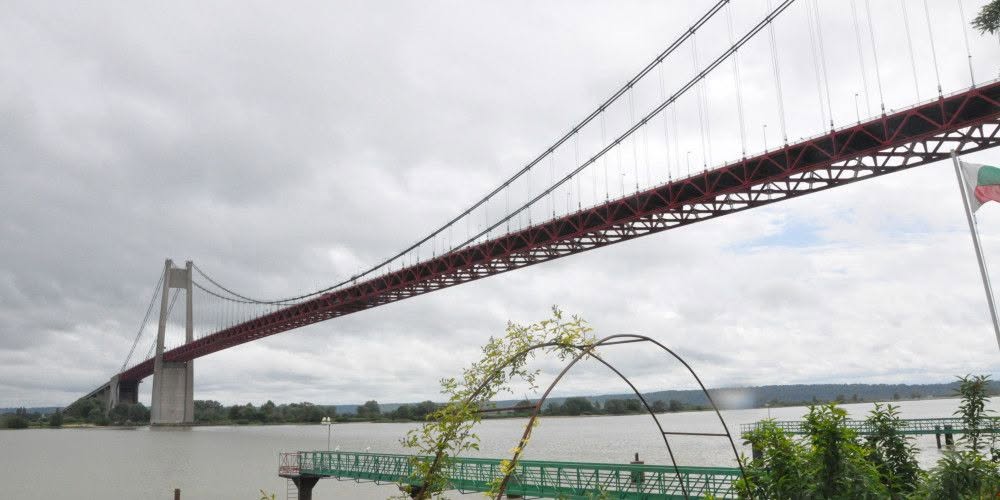

Le pont suspendu
Le tablier est soutenu par des câbles porteurs principaux, ancrés dans des massifs en rive et suspendus à des pylônes via des suspentes verticales.
Structure très souple, particulièrement adaptée aux très longues portées, mais moins rigide — ce qui limite fortement son usage pour les trafics sensibles à la dynamique, comme le ferroviaire.
Principalement utilisé pour franchir des obstacles exceptionnels, avec une signature visuelle forte.

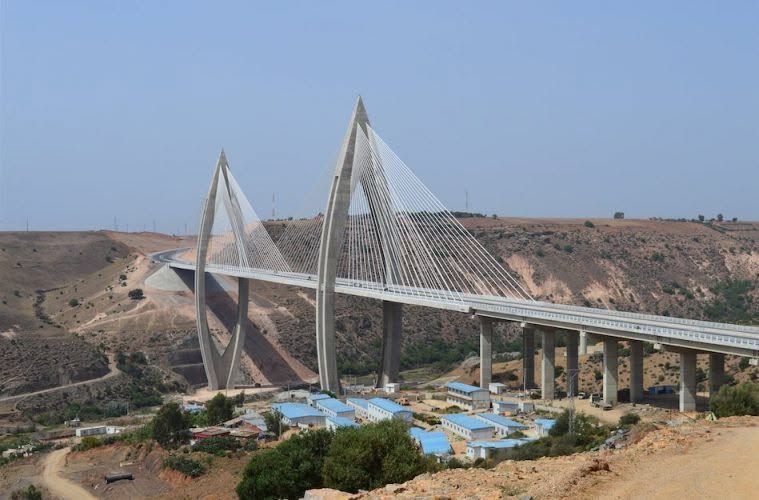

Le pont haubané
Le tablier est directement connecté à un ou plusieurs pylônes verticaux par des câbles inclinés (haubans), assurant à la fois le soutien vertical et la stabilité longitudinale de la structure.
Structure plus rigide que le suspendu, capable de supporter des charges importantes sur de longues portées.
Représente un véritable défi pour une utilisation en ferroviaire, en raison du comportement dynamique de ce type de structure sous charges ferroviaires, des effets de fatigue et des exigences liées à la sécurité de circulation ferroviaire.
Couramment mis en œuvre pour des ouvrages routiers, notamment en milieu urbain ou en terrains contraints, il constitue une solution à la fois performante sur le plan structurel et valorisante sur le plan architectural.

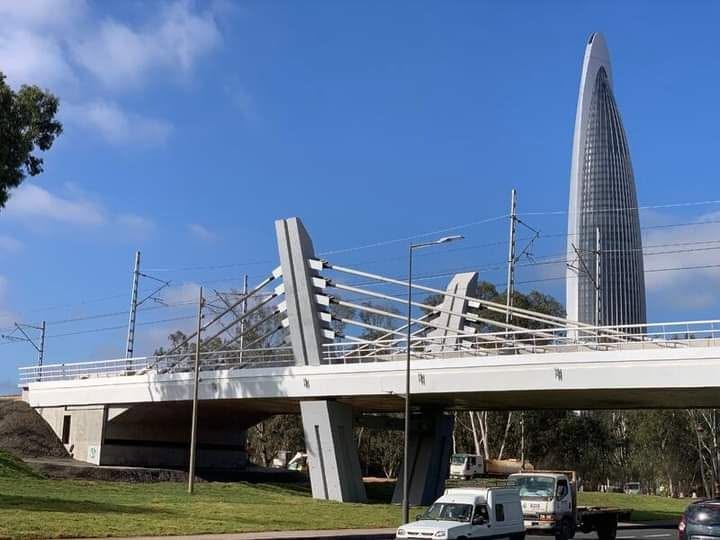

Le pont extradossé
Typologie intermédiaire entre la dalle précontrainte et le pont haubané, le pont extradossé associe une précontrainte interne classique à un haubanage incliné à faible angle, ancré sur des pylônes de hauteur réduite.
Il se distingue par une grande rigidité longitudinale et une réduction des déformations sous charges d'exploitation (plus adapté au contexte ferroviaire).
Particulièrement adapté aux environnements contraints, il présente également l'avantage d'une maintenance simplifiée, les haubans étant plus courts, plus accessibles, et moins sollicités en fatigue que dans un pont haubané classique.
