Les zones d’introduction de la précontrainte : un enjeu de transmission

Dans un ouvrage précontraint, la zone d'introduction des efforts est l'un des points les plus sensibles du système. C'est ici que la précontrainte, concentrée au niveau des ancrages, est transmise au béton, un matériau fragile en traction. Il s'agit donc d'une vérification cruciale pour garantir l'intégrité et la durabilité de la structure.

Que se passe-t-il dans cette zone ?

L'application d'un effort concentré de précontrainte génère :

• Un état de contrainte local très intense, avec des gradients marqués entre le point d'ancrage et le reste de la section ;
• Des risques de fissuration transversale, voire de détachement autour de l'ancrage si l'effort n'est pas correctement diffusé.

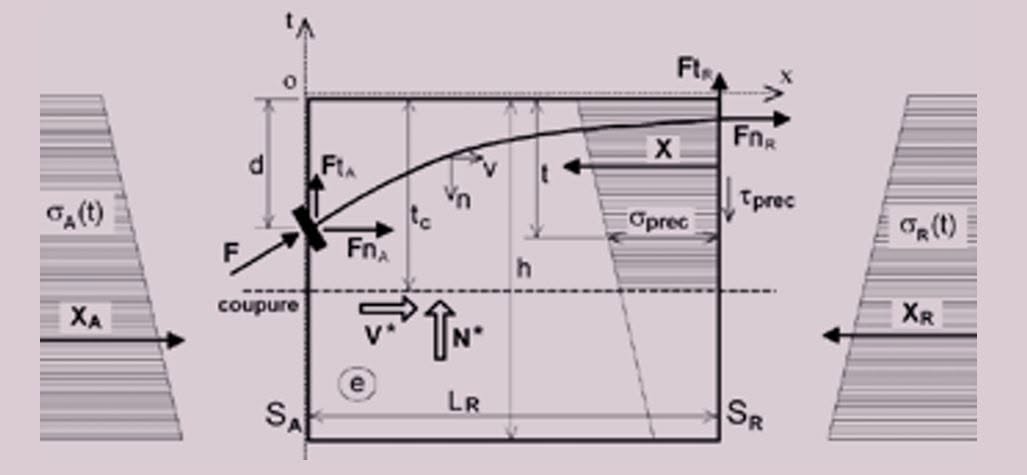

On distingue généralement deux zones autour de l'ancrage :

• Le prisme local : zone immédiate soumise à de fortes contraintes radiales → nécessite un frettage pour contenir le béton ;
• Le prisme global : zone plus éloignée où l'effort doit se diffuser progressivement dans la section → nécessite un ferraillage de diffusion.

Un ferraillage à adapter avec rigueur

Il doit strictement respecter les prescriptions du fournisseur, telles que définies dans l'ETA du système de précontrainte. Ces dispositions incluent généralement :

• Un ferraillage d'éclatement, souvent sous forme de spires continues, disposé autour de l'ancrage pour contenir les efforts radiaux concentrés.

En cas de contrainte géométrique (manque d'espace, interférences…), il est possible de recalculer un ferraillage équivalent, à condition de faire valider cette adaptation par le fournisseur du système de précontrainte.

Que dit la réglementation ?

Deux références principales encadrent les vérifications des zones d'introduction :

• Le BPEL (Annexe 4) ;
• Le guide SETRA sur l'application des efforts concentrés.

Publication issue de la série NEOPEDIA de NEOGENESIS, la veille technique et réglementaire de nos ingénieurs.
