Le diagnostic structurel, clé d’une réparation/renforcement réussie

Avant toute intervention sur une structure existante, qu'il s'agisse de réparation ou de renforcement, le diagnostic précis est indispensable. Il permet non seulement d'identifier les désordres, mais surtout d'en comprendre la cause profonde.

1. Importance du diagnostic

Un bon diagnostic garantit des solutions adaptées, évite les erreurs coûteuses, et prolonge la durée de vie de l'ouvrage.

2. Identifier la cause des désordres

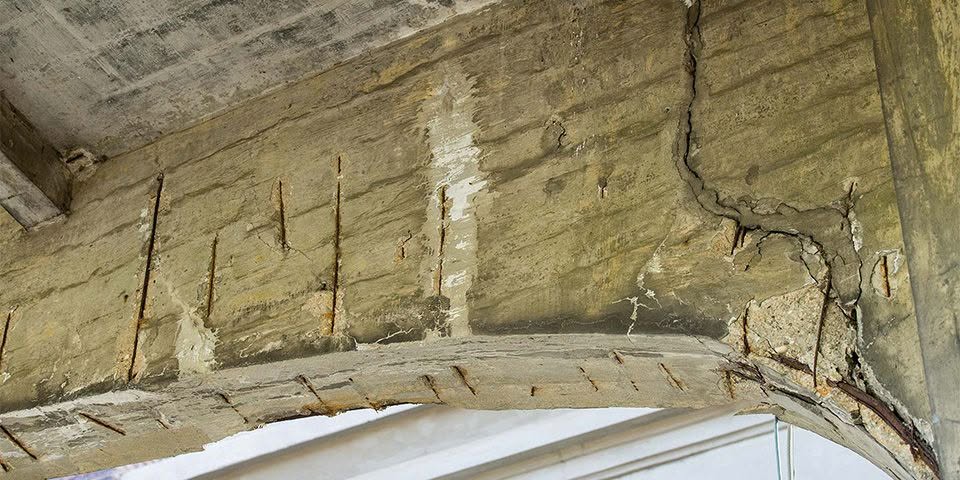

Les fissures, corrosion, ou déformations peuvent avoir des origines variées :

• Défauts de conception ou exécution
• Effets environnementaux (carbonatation, chlorures…)
• Fatigue ou vieillissement des matériaux
• Utilisation non prévue initialement (augmentation de charges, chocs véhicules hors gabarit…)
• Défaillance au niveau d'autres éléments qui engendre un comportement non prévu (joints, appareils d'appui)

Le sens, la position et la morphologie des fissures peuvent apporter des indices précieux sur leur origine. Parfois, il est nécessaire de suivre leur évolution dans le temps via un monitoring régulier.

3. Les étapes du diagnostic technique

Géométrie et topographie : relevés précis (station totale, scanner laser, etc.) pour vérifier déformations et dimensions.

Armatures et précontrainte :

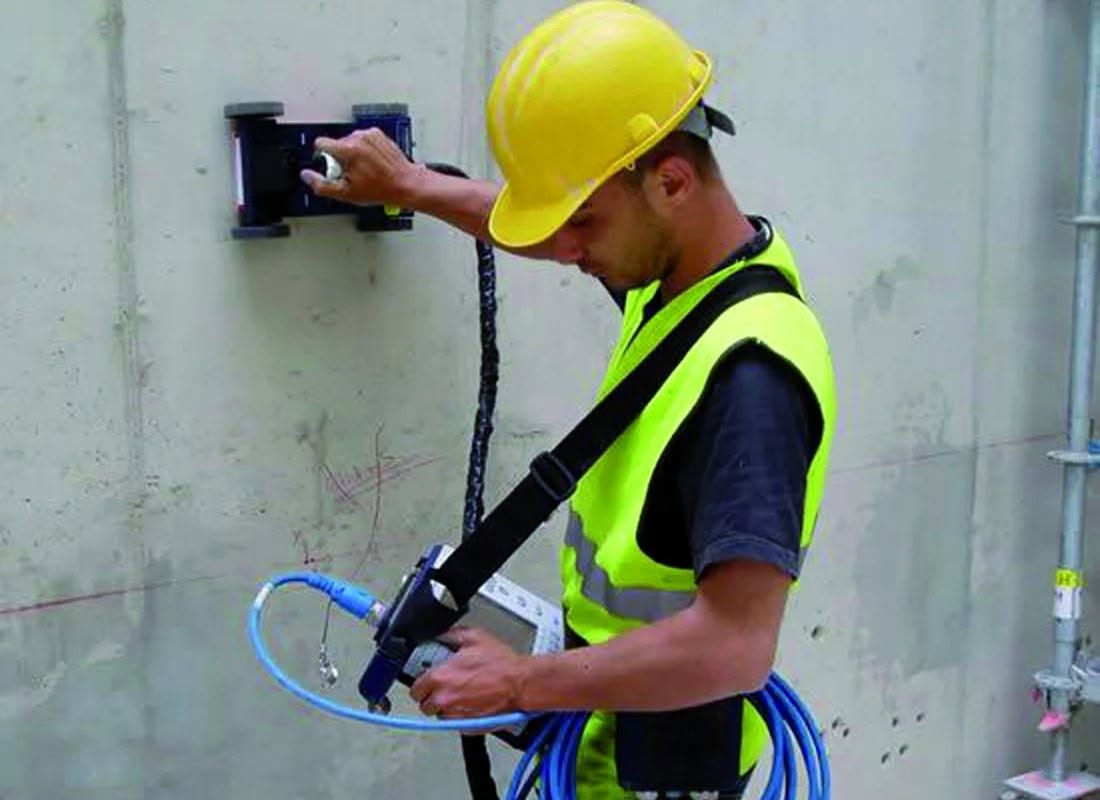

• Identification des aciers par méthodes non destructives (Ferroscan, pachomètre)
• Essais non destructifs locaux pour mesure d'enrobage

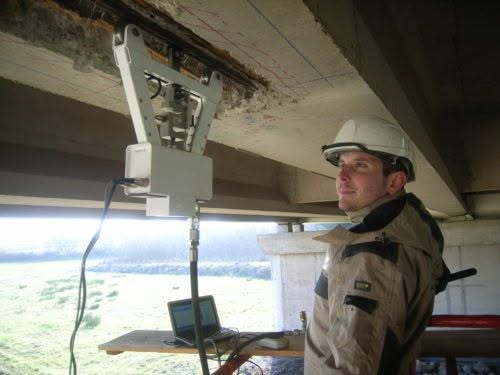

• Mesure de la précontrainte résiduelle par essais spécifiques (essai à l'arbalète, etc.)

Analyse des matériaux :

• Retour aux archives (plans, notes de calcul)
• Prélèvements (carottages béton) pour analyses en laboratoire

État de carbonatation : test par indicateur colorimétrique (phénolphtaléine) qui révèle les zones carbonatées (couleur incolore indique carbonatation, rose indique béton alcalin sain).

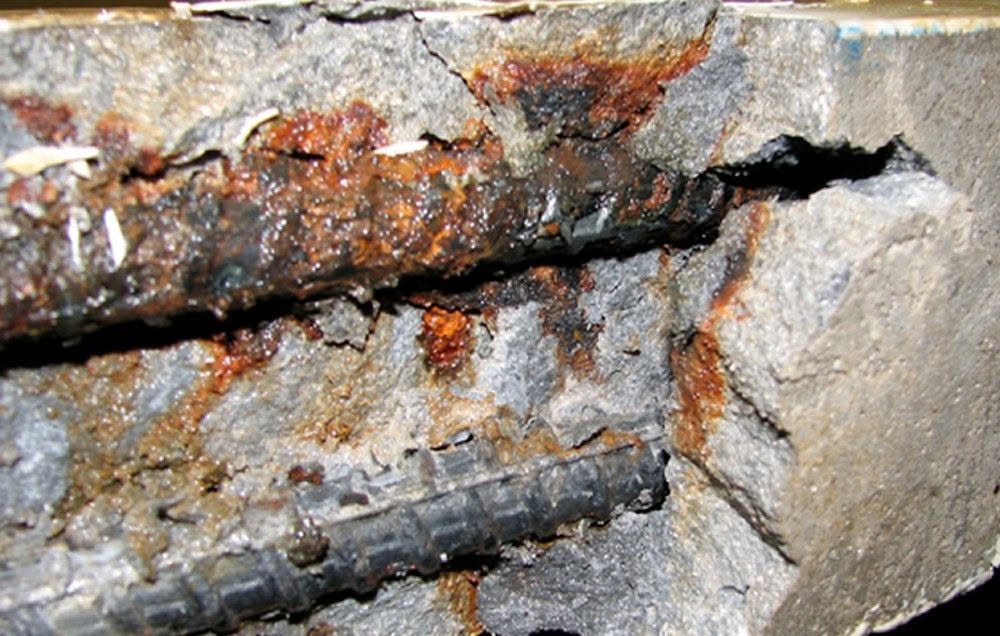

État de corrosion des aciers : inspection visuelle et mesures (potentiels électriques, résistivité) pour évaluer l'oxydation.

4. Modélisation et calculs

Après collecte des données, une modélisation numérique (éléments finis, modèles analytiques) permet d'évaluer la capacité portante résiduelle de la structure, de simuler l'impact des désordres et de concevoir les solutions de renforcement.

Conclusion

Un diagnostic rigoureux, complet et adapté est la base incontournable pour choisir une stratégie de réparation ou renforcement efficace, durable et économique. Il n'existe pas de diagnostic standard : chaque cas est unique et nécessite une analyse spécifique en fonction de l'ouvrage, des désordres observés et des objectifs visés.
