Joints de tablier : types et rôles

Dans un pont, les joints de tablier permettent d'absorber les déplacements dus à la température, au retrait, au fluage ou encore aux effets sismiques. Sans eux, c'est la structure elle-même qui subirait les contraintes. Ils sont essentiels pour assurer la durabilité et la fonctionnalité des ouvrages d'art.

Typologie des joints & utilités associées

Ouvrages routiers

1. Joint à remplissage bitumineux → composé de bitume modifié.

Souffle très faible (solution simple et économique pour les petits mouvements)

2. Joints à lèvres élastomères → bandes de caoutchouc comprimées dans des profilés.

Souffles faibles à modérés

3. Joints à tôles coulissantes → tôles métalliques encastrées glissant entre elles.

Souffles moyens

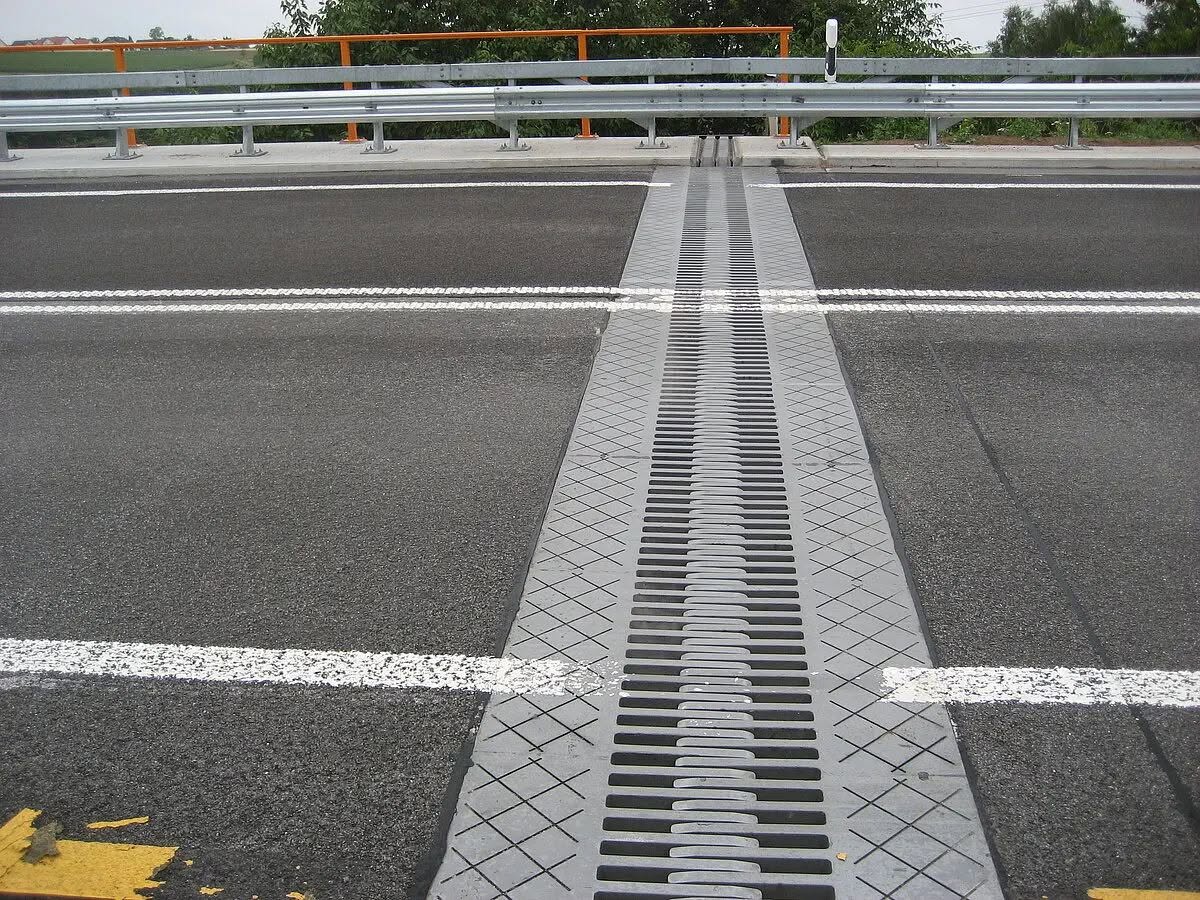

4. Joints à peignes → dents métalliques imbriquées sur plusieurs appuis.

Souffles importants

5. Joints modulaires → systèmes multi-lames.

Très grands souffles

Ouvrages ferroviaires

1. Joints « garde-ballast » (souffles importants) → maintiennent le ballast en place tout en permettant les déplacements relativement importants.

2. Joints « couteau » (souffles modérés) → assurent la séparation mécanique entre structures tout en permettant la pose continue des rails ; solution facile à maintenir.

Bien dimensionner un joint (calcul de souffle), c'est anticiper les mouvements pour préserver la structure.
