Revêtements muraux attachés en pierre mince (DTU 55.2)

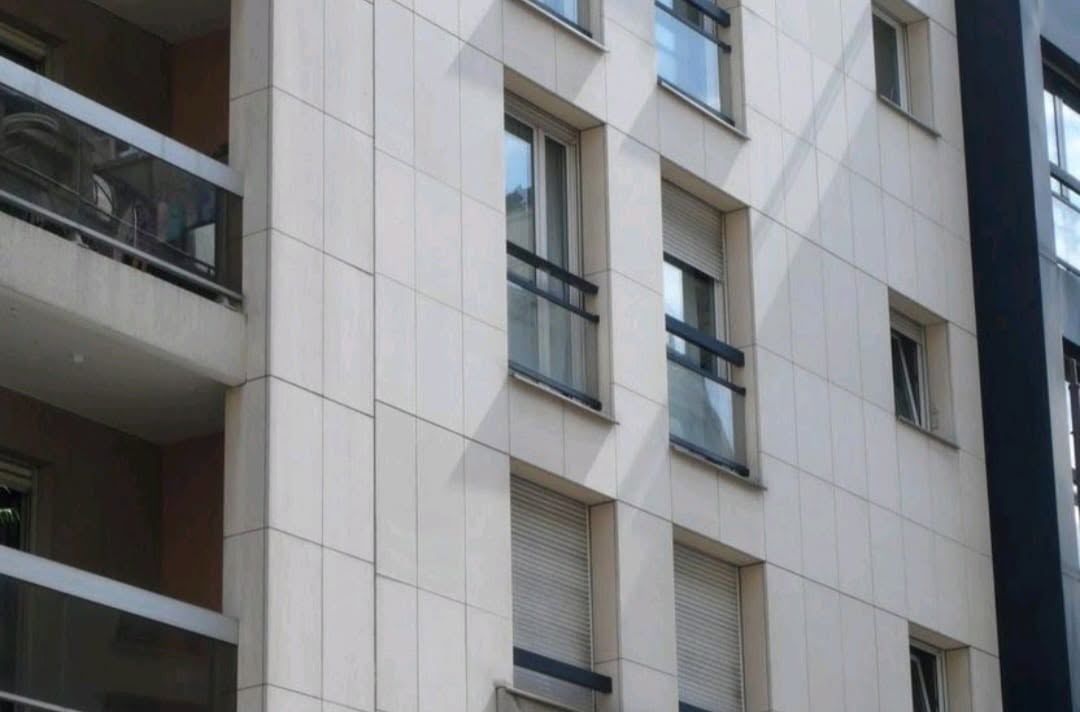

Le DTU 55.2 définit les clauses techniques types applicables aux revêtements muraux attachés en pierre mince, destinés à constituer la face vue intérieure ou extérieure des parois verticales de bâtiments.
Il s'agit de parements rapportés fixés mécaniquement, participant à l'esthétique de l'ouvrage sans assurer de fonction porteuse.
1. Domaine d'application
Le DTU 55.2 s'applique aux :
- Plaques de pierre naturelle mince (calcaire, marbre, granite, etc.)

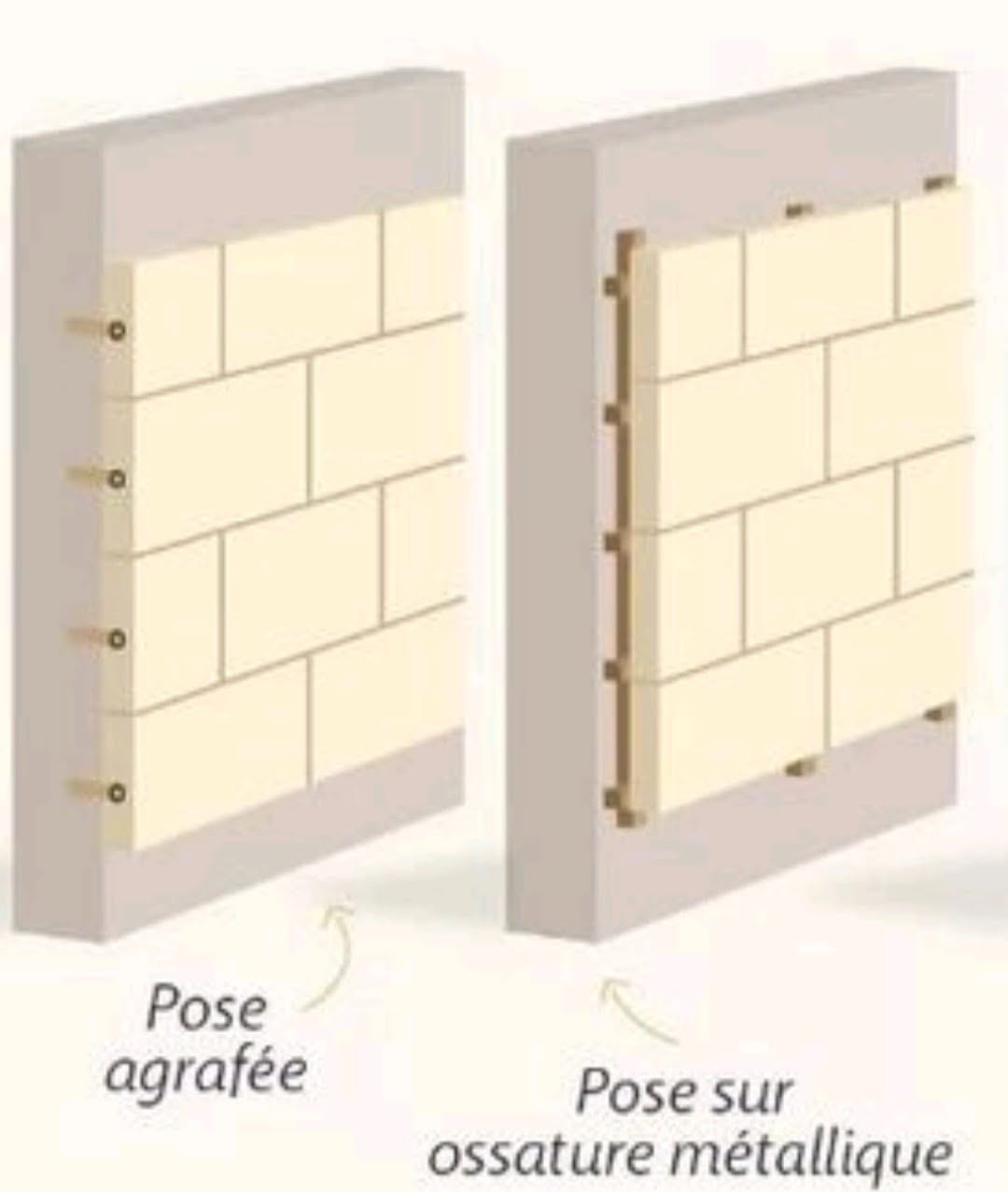

- Revêtements attachés mécaniquement par :
- agrafes, pattes, attaches métalliques,
- systèmes intégrés ou ossatures intermédiaires
- Supports :
- béton armé,
- maçonnerie pleine,
- parois verticales stables et durables
2. Exigences sur les matériaux
Pierres minces
- Conformité aux normes produits (EN 1469, EN 12057, EN 12058 selon cas)
- Contrôle : résistance mécanique, masse volumique, porosité et absorption d'eau
- Épaisseur minimale définie selon : type de pierre, format, mode de fixation
Éléments de fixation

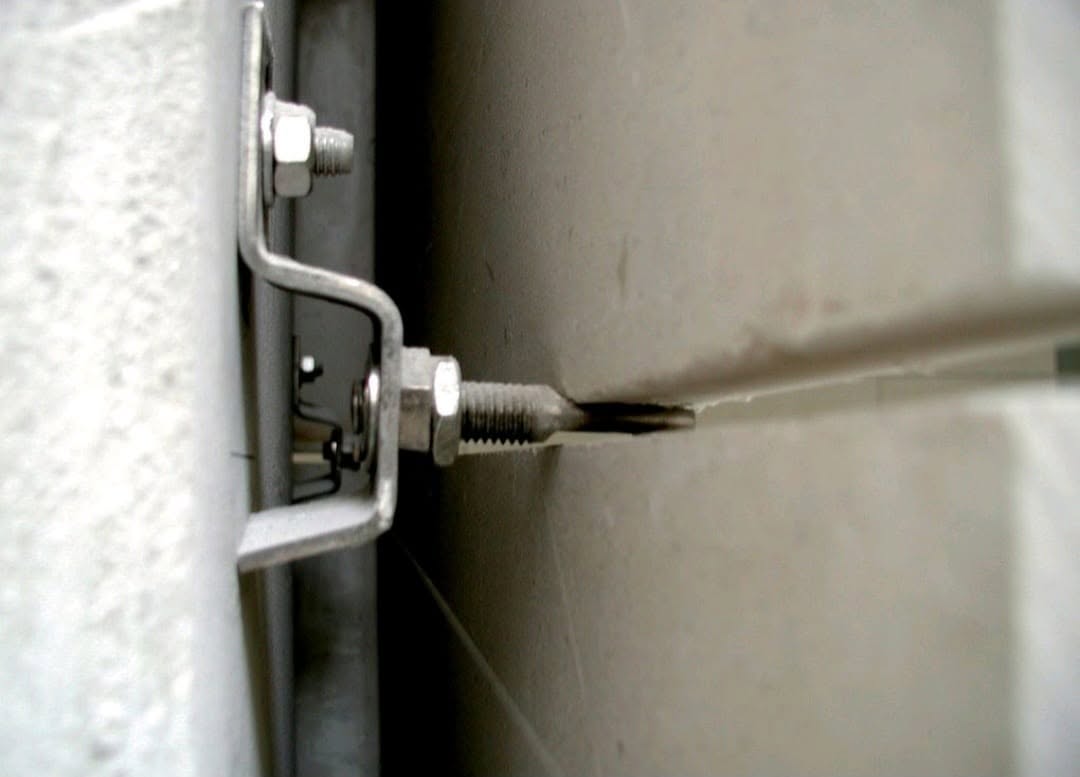

- Attaches métalliques en acier inoxydable ou matériaux équivalents
- Résistance à la corrosion adaptée à l'environnement (extérieur / intérieur)
- Dimensionnement justifié vis-à-vis : poids propre, actions climatiques, efforts accidentels
3. Principes de conception et de fixation
Transmission des charges :
- poids propre repris par les attaches,
- efforts horizontaux repris par ancrage au support
Nombre, disposition et entraxe des attaches :
- définis selon le format des plaques,
- calculés pour éviter rupture, basculement ou arrachement
Tolérance des jeux fonctionnels :
- dilatation thermique,
- variations hygrométriques,
- mouvements différentiels support / parement
Le DTU insiste sur la sécurité des personnes, notamment en façade, par la redondance des fixations.
4. Mise en œuvre
- Vérification préalable du support : planéité, portance et cohésion
- Mise en place progressive avec contrôle de l'alignement, des joints et de la stabilité temporaire
- Traitement des points singuliers : angles, rives, appuis, joints de fractionnement et de dilatation
5. Pathologies & non-conformités courantes
Les non-conformités les plus fréquentes concernent :
- Sous-dimensionnement ou mauvaise disposition des attaches,
- Choix inadapté des matériaux de fixation,
- Épaisseur ou qualité de pierre non conforme,
- Support insuffisamment contrôlé ou préparé,
- Gestion défaillante de l'eau et de l'humidité (extérieur).
