Dimensionnement parasismique des éléments non structuraux (ENS)

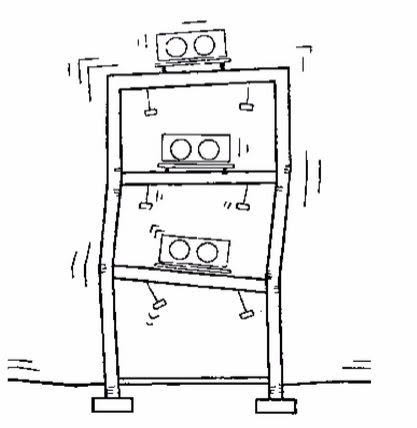

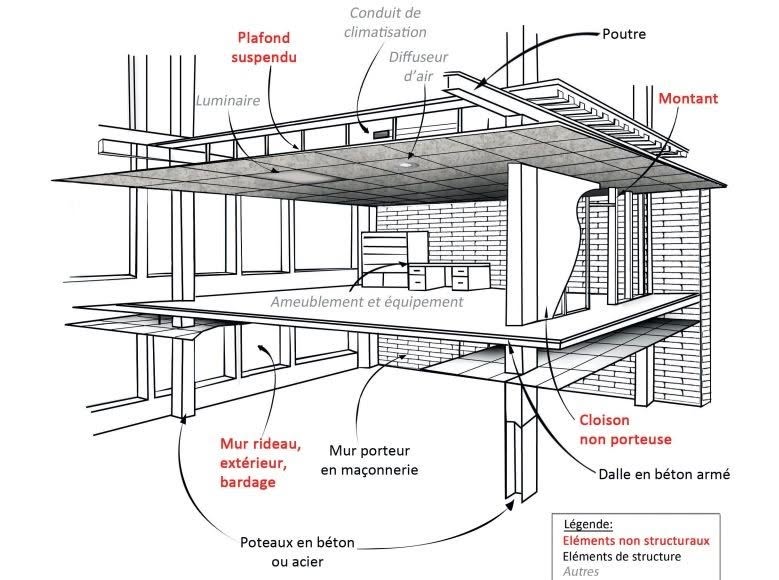

La prévention du risque sismique ne concerne pas uniquement la structure porteuse. Les éléments non structuraux (ENS) – façades, cloisons, plafonds suspendus, menuiseries, éléments de couverture, acrotères, etc. – peuvent constituer un risque majeur pour la sécurité des personnes en cas de séisme (chutes, blessures, entrave à l'évacuation).
Le guide technique « Dimensionnement parasismique des éléments non structuraux du cadre bâti » précise l'application des exigences réglementaires issues de l'Eurocode 8 pour le dimensionnement parasismique des ENS du cadre bâti, dans les bâtiments à risque normal, neufs ou existants.
Champ d'application
- Définition claire des familles d'ENS du cadre bâti (exclusion des équipements techniques, sauf s'ils assurent une fonction de clos et couvert).
- Identification des ENS nécessitant une analyse sismique selon :
- la hauteur de référence (hlim),
- la masse surfacique (mlim),
- le risque pour les personnes (aire de chute, occupation).
- Distinction bâtiments neufs / bâtiments existants, y compris en cas d'ajout ou de remplacement d'ENS.
Objectifs de comportement
- Sécurité des personnes (objectif minimal réglementaire).
- Limitation des dommages pour les bâtiments neufs ou faisant l'objet de travaux structurels.
- Prise en compte du fait que l'absence de dommage n'est pas exigée : un endommagement contrôlé peut être acceptable s'il n'engendre pas de risque.
Actions sismiques à considérer
- Efforts inertiels horizontaux calculés selon l'Eurocode 8 (fonction du poids de l'ENS, de la zone sismique, du sol, de la hauteur z/H).
- Introduction du coefficient de comportement qa :
- qa = 1 → comportement fragile, pas d'endommagement admis,
- qa = 2 → comportement ductile, endommagement possible sans chute.
- Possibilité d'une approche enveloppe simplifiée indépendante du bâtiment (cas pratiques, études amont).
- Efforts verticaux à considérer dans les zones de forte sismicité, en particulier pour les éléments horizontaux suspendus.
Compatibilité avec la structure
- Vérification des déplacements inter-étages pour éviter :
- la rupture des ENS,
- les interactions défavorables avec la structure.
- Approche orientée sécurité + cohérence structure / non-structure.
Ancrages et fixations
- Dimensionnement des liaisons, ancrages et fixations pour la situation sismique.
- Logique de dimensionnement en capacité afin d'éviter les ruptures fragiles et les chutes d'éléments.
À retenir
Le dimensionnement parasismique des ENS est un enjeu de sécurité majeur, souvent sous-estimé.
Une application rigoureuse des principes de l'Eurocode 8, adaptée aux ENS du cadre bâti, permet de réduire significativement les risques en cas de séisme.
